潔凈車間風淋室與傳遞窗設計規范

潔凈車間風淋室與傳遞窗設計規范

潔凈車間是高潔凈度生產環境的重要場所，對于產品質量和工藝穩定性有著嚴格要求。風淋室與傳遞窗作為潔凈車間中防止塵埃污染的關鍵設施，風淋室與傳遞窗設計對于整個潔凈車間的潔凈度至關重要。本文將詳細介紹潔凈車間風淋室與傳遞窗的設計規范。

風淋室設計規范

風淋室類型選擇

根據潔凈度要求潔凈車間生產流程和空間限制，選擇合適的風淋室類型，如全封閉式、半封閉式等。

尺寸與位置

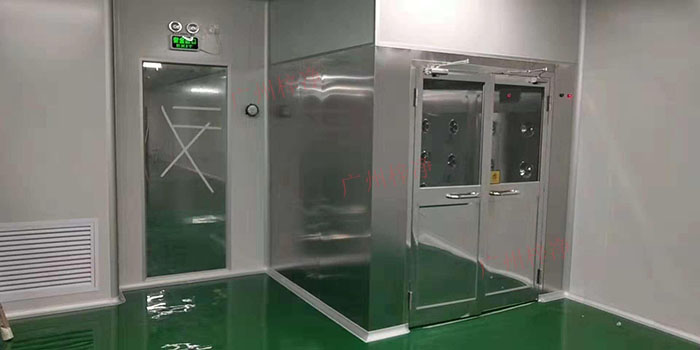

風淋室尺寸應根據潔凈車間空間和人員通行需求確定，通常為2米×2米×2米。

風淋室應設置在潔凈車間入口處，與潔凈室相鄰，方便進出。

風淋效果

風淋室應具備足夠的風速和壓力，以有效去除人員帶入的塵埃。

風速一般為每分鐘25米左右，壓力為5-15帕斯卡。

過濾系統

風淋室配備高效空氣過濾器，過濾效率應達到國際標準，如HEPA H13。

操作控制

風淋室應設置自動和手動操作模式，方便人員使用。

配備計時器，自動控制風淋時間，一般為30-60秒。

傳遞窗設計規范

類型選擇：根據潔凈車間需求，選擇合適類型的傳遞窗，如雙向式、單向式等。

尺寸與位置

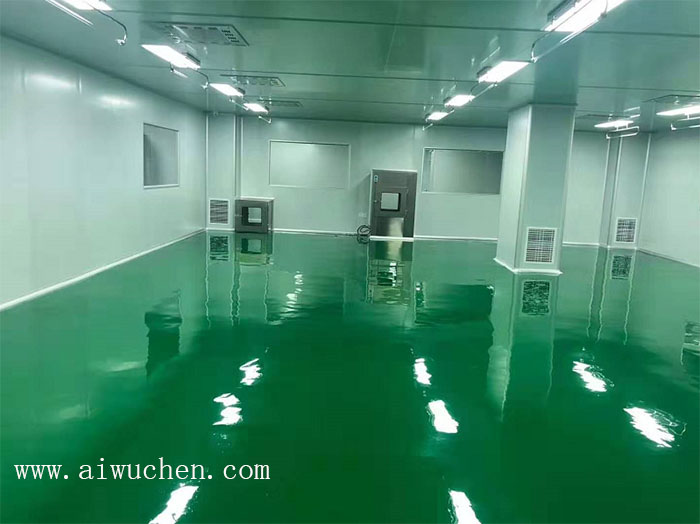

傳遞窗尺寸應根據物品大小和空間限制確定，通常為1米×1米×1米。

傳遞窗應設置在潔凈車間與潔凈室之間的通道上，方便物品傳遞。

過濾與密封

傳遞窗配備高效空氣過濾器，過濾效率應達到標準，如HEPAH12。

傳遞窗應采用密封設計，減少塵埃通過縫隙的滲透。風淋室

操作控制

傳遞窗設置自動和手動操作模式，方便物品傳遞。

自動控制物品傳遞順序，防止交叉污染。

注意事項

設計相關標準和行業規范，風淋室與傳遞窗的設計應考慮人員通行和物品傳遞的便利性。

在潔凈車間設計和改造過程中，應充分考慮風淋室與傳遞窗的布局和效果。

風淋室與傳遞窗的使用和維護應由專業人員進行，確保其性能穩定。

總結

潔凈車間風淋室與傳遞窗的設計規范對于保證潔凈度至關重要。在設計和使用過程中，應嚴格按照規范要求，確保其性能穩定，為潔凈車間提供高效、可靠的防塵保障。
